YAG硬光路激光自动焊接机 - 系列

YAG硬光路激光自动焊接机 - 系列系列概述

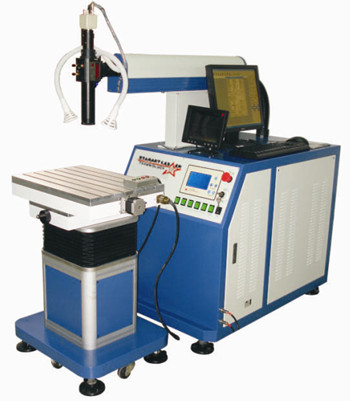

自动化激光焊接机该机采用英国进口双灯陶瓷反射腔体,功率强大、脉冲可编程和智能化系统管理。工作台Z轴可电动上下移动对焦,工业PC机控制。配置标准分离式X/Y二维自动移动工作台。另可选旋转夹具(undefinedphi;80mm或undefinedphi;125mm可选)。监控系统采用显微镜、红光、CCD。配外置冷却系统。

YAG硬光路激光自动焊接机 - 系列特点

自动化激光焊接机特点: 1、采用英国进口陶瓷聚光腔腔体,耐腐蚀,耐高温,腔体寿命8-10年. 2、生产效率高,焊接速度快,可实现流水线自动化批量生产; 3、激光头可旋转360°; 4、光点大小电动调节。 5、工作台可电动二维移动。 可焊接图形有:点、直线、圆、方形或由AUTOCAD软件绘制的任意平面图形。

YAG硬光路激光自动焊接机 - 系列技术参数



机型

XHY-WD200

XHY-WD300

XHY-WD400

激光波长

1064nm

额定激光输出功率

200W

300W

400W

光点调节范围

0.1-3.0mm

光点大小

0.2-3.0mm

脉冲宽度

20ms

脉冲频率

50Hz

激光晶体

Nd:YAG脉冲

瞄准定位方式

CCD监视系统(选配)

工作台数控系统

PC

工作台行程

200mm*200mm至1200mm*1200mm(可选)

定位精度

0.02mm

重复定位精度

0.1mm

工作台承重

100KG

电力需求

380V/三相/50Hz/40A80V/三相/50Hz/60A80V/三相/50Hz/60A

主机耗电功率

9KW12KW14 KW

冷却方式

水冷



YAG硬光路激光自动焊接机 - 系列应用

自动化激光焊接机适用于水壶、真空杯、不锈钢碗、传感器、钨丝、大功率二极管(三极管)、铝合金、笔记本电脑外壳、手机电池、门把手、模具、电器配件、滤清器、油嘴、不锈钢制品、高尔夫球头、锌合金工艺品等焊接。

YAG硬光路激光自动焊接机 - 系列样品展示

  • 手机金属壳焊接
  • 圆形钢管激光焊接

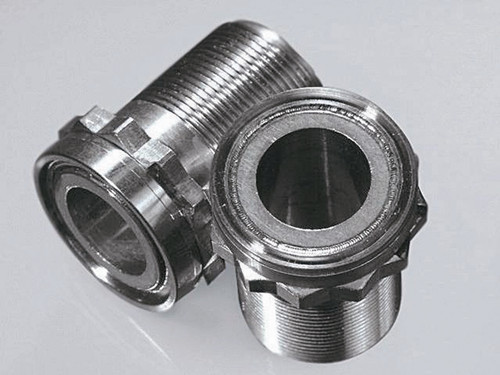

  • 圆形金属工件自动焊接
  • 不锈钢水壶嘴焊接
  • 不锈钢圆管内环焊接
