专注激光焊机制造十余年 138-2321-4462
激光焊接热输入
激光焊接热输入
文章类别：激光设备信息      录入日期：2012-08-13

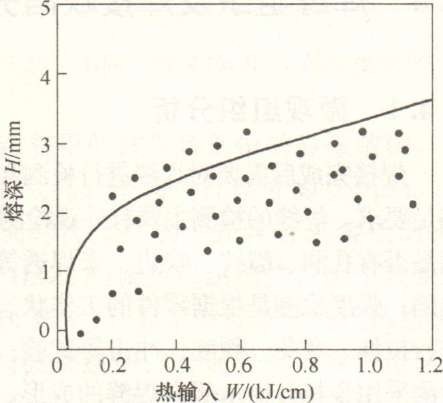

激光焊接热输入由于粉末冶金材料内部存在孔隙，其结合强度远比熔炼材料要低，在保证焊缝熔深的条件下，必须采用最低的热输人，以减小焊接热影响区。焊接热输人是激光作用于焊接方向单位长度的能量，是能量是否有效利用的重要参数。激光深熔焊的全熔透曲线和板厚有关，对厚板来说，稳定深熔焊曲线应当包含全熔透曲线。焊接热输人w定义为W=P/V(5一1)式中P----工件表面的人射激光功率;V----焊接速度。为研究焊接…
激光焊接速度
激光焊接速度
文章类别：激光设备信息      录入日期：2012-08-13
激光焊接速度当激光功率一定时，焊接速度成为影响焊缝强度的主要因素。激光深熔焊时，焊缝熔深几乎与焊接速度成反比，焊缝熔深及宽度随焊接速度的加快而减小。焊接速度太快，气体来不及逸出，焊缝中易产生气体，且熔深浅，不能焊透;焊接速度太慢，生产率低，成本高，热影响区常因过热晶粒粗大而脆断，工件变形也大;焊接速度过低则会使材料过度熔化、烧损和焊穿，刀头材料烧损严重，热影响区宽，焊缝强度降低。确定焊接速度的上限…
激光焊接激光功率
激光焊接激光功率
文章类别：行业新闻      录入日期：2012-08-13
激光焊接输入能量激光功率激光功率是决定焊缝熔深的主要参数，激光功率同时控制着熔深和焊接速度。熔深直接与光束的功率密度有关。产生小孔效应、进行深熔焊接的前提是聚焦激光焦斑有足够高的功率密度。锯片规格一定时，熔深随功率的提高而增加，但是当激光功率过高时，熔池沸腾过于激烈.导致空洞的出现，会大大减少焊缝的有效承载面积，且焊缝过宽，不够光滑影响外观。同时，也会严重图5一偏移量△不同时的焊缝断面组合照片a)…
焊接光束偏移量及角焊缝
焊接光束偏移量及角焊缝
文章类别：激光设备信息      录入日期：2012-08-10

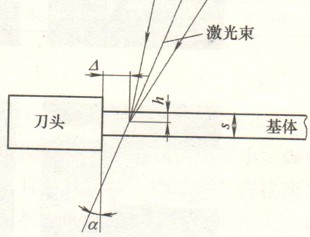

焊接光束偏移量及角焊缝激光焊接光束偏移量及入射方向对焊接质量有较大的影响。如图5-21所示，激光焊接金刚石锯片时，由于刀头比基体厚，属于厚度不同的两种材料，所以常采用激光适当偏向基体一侧并带有一定角度，以产生角焊效果。为获得最好的角焊效果，激光的人射角α一般选在4度--11度，由于刀头是粉末冶金材料，焊锋时易产生飞溅污染透镜，因此焊接时焊接光束不是直接作用于接缝处，而是偏向钢基体一侧。…
激光焊焦点位置
激光焊焦点位置
文章类别：激光设备信息      录入日期：2012-08-10

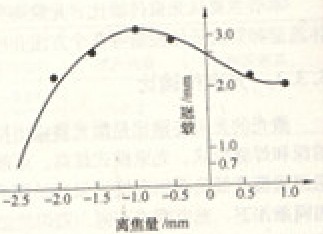

激光焊焦点位置离焦量激光束的焦斑功率密度并不等于作用于工件的光斑功率密度，后者还取决于激光焊焦点平面与工件表面的相对位置(离焦量)，此位置对激光焊过程有显著的影响。离焦量是指光束激光焊焦点平面与被照射工件表面的距离。当激光焊焦点面位于工件表面之上时，为正离焦;反之为负离焦。图5-19所示为在一定条件下，焊缝熔深与离焦量的关系曲线。研究结果同时表明:当焦斑远离工件表面或过于深人工件表面内部时，焊缝熔…
激光焊光束传输比
激光焊光束传输比
文章类别：激光设备信息      录入日期：2012-08-10
激光焊光束传输比激光的激光焊光束传输比是激光器输出特性中的一个重要指标参数，它能够影响焊缝熔深和焊缝形状。激光焊光束模式越高，束散角越大，激光焊光束传输比越差。就焊接而言，应采用基模或低阶模，若模式偏高，则难以满足焊接质址的要求。表5-10表明，在相同条件下，激光焊光束模式不同，则焊缝熔深明显不同。图5-18是在一定工艺条件下，激光焊光束模式对焊缝的影响:图5-18a所示为高阶模焊接结果，焊缝宽且…
激光焊接基体制造工艺及技术要求
激光焊接基体制造工艺及技术要求
文章类别：激光设备信息      录入日期：2012-08-08
激光焊接基体制造工艺及技术要求激光焊接基体制造的工艺过程对激光焊接基体最终质量及反映出的使用效果影响非常大。激光焊接基体的加工过程一般为:方形钢板-冲内孔-冲外圆-数控铣水槽-热处理-校平-磨外圆-磨平面-测平面度和直线度。图5-16所示的公称尺寸和极限偏差应满足表5-7的要求，激光焊接基体外观不应有裂纹、毛刺及锈蚀痕迹，不允许有影响使用性能的工艺孔。表5-7激光焊接基体的尺寸和极限偏差(单位:m…
激光焊接基体形状
激光焊接基体形状
文章类别：激光设备信息      录入日期：2012-08-08
激光焊接基体形状锯片激光焊接基体的周边有连续式(满圆形)和间断式(齿形)两种。焊接圆锯片都采用间断式周边激光焊接基体。这种激光焊接基体焊接方便，使用时容易排屑，金刚石节块可获得充分的冷却。间断式锯片激光焊接基体周边的槽是用作流通冷却水(或干切时风冷排屑)的，以便切割时将切削热和切下的石粉及时排走。标准槽的形状有三种:平行边半圆基底窄水槽形、平行边半圆基底宽水槽形和平行边匙孔水槽，如图5-17所示。…
激光焊接锯片基体
激光焊接锯片基体
文章类别：激光设备信息      录入日期：2012-08-08
激光焊接锯片基体基体是金刚石锯片用来支撑切割元树一锯齿的主体，同时又是连接于设备上实现切割的刚性部件。它应该使锯片切割尽可能垂直，以减少被切割材料的振动。因此，基体的作用十分重要。基体必须选择高强度钢材，并经过科学、严格的冷热加工。1.基体材质金刚石圆锯片工作时会受到强烈冲击和振动，所以基体材料必须强度高、不易变形、耐冲蚀。传统高频焊接主要是用碳含量高的65Mn,6OSiMn6,8CrV,T10,…
激光打标机扫描振镜原理示意图
激光打标机扫描振镜原理示意图
文章类别：激光设备信息      录入日期：2012-08-06

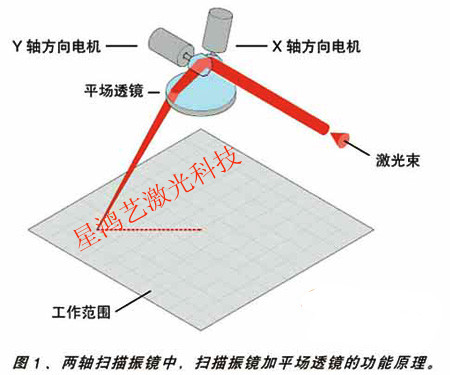

打标机扫描振镜其专业名词叫做高速打标机扫描振镜Galvoscanningsystem,振镜是一种优良的矢量打标机扫描器件。它是一种特殊的摆动电机,基本原理是通电线圈在磁场中产生力矩,但与旋转电机不同,其转子上通过机械纽簧或电子的方法加有复位力矩,大小与转子偏离平衡位置的角度成正比,当线圈通以一定的电流而转子发生偏转到一定的角度时,电磁力矩与回复力矩大小相等,故不能象普通电机一样旋转,只能偏转,偏转…
共200条记录 首页 上一页 1 2 3 …… 11 12 13 …… 18 19 20 下一页  末页 10条/页，共20页
友情链接
申请链接
Copyright © 2018 版权所有：深圳市星鸿艺激光科技有限公司 All rights reserved. 粤ICP备11072191号
